JP 户外综合配电箱

首页 / 产品 / 低压开关设备系列 / JP 户外综合配电箱
  • JP 户外综合配电箱
JP 户外综合配电箱

JP 户外综合配电箱

JP 系列户外综合配电箱集计量、配电、控制与保护于一体，专为户外低压供电系统设计，适用于住宅小区、乡镇电网及公共配电场所。

产品优势
功能集成度高
计量、控制、保护功能合一，减少独立柜体布置与配线成本，提升安装效率。

户外使用可靠
箱体采用防腐材料，适应高温、雨淋、风沙等恶劣环境，保障全年稳定运行。

用电安全提升
具备短路、过载、漏电等多重保护功能，减少电气事故风险，提升终端用电安全。

产品特点

坚固箱体结构：采用不锈钢或高质量镀锌板制作，表面防腐处理，防护等级达 IP44 或以上。

内部配置灵活：支持多种断路器、电能表、接触器与端子组合配置，满足单相或三相系统需求。

独立功能分区：电源、计量与出线区域分舱布置，功能清晰，便于维护与操作。

上一个： XL-21 动力箱 下一个： 消防泵自动巡检控制设备

JP/①口/②口/③

① 综合配电箱
② 变压器容量
③ 主回路方案号
序号 名称 单位 参数
1 变压器容量 Kv一个 30-400
2 额定工作电压 v 一个C400
3 辅助回路工作电压 V AC220，AC380
4 额定频率 赫兹 50
5 额定电流 A ≤630
6 额定落点动作电流 A 30-300可调节
7 防护等级 IP44

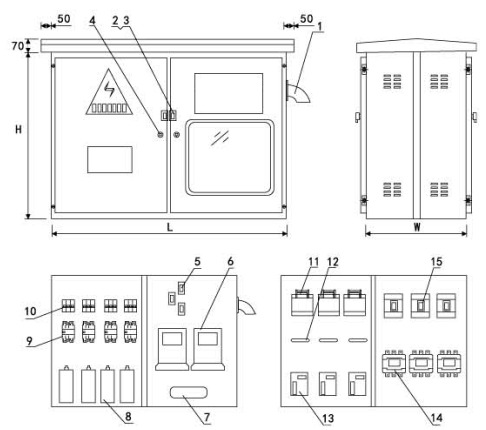

1、进线电缆穿管
2、门锁（明锁）
3、门锁防雨盒
4、门锁（暗锁）
5、电流互感器
6、计量表
7、接线盒
8、电容器
9、切换电容接触器
10、小型断路器
11、隔离开关
12、零序互感器
13、漏电断路器
14、出线交流接触器
15、出线空气开关

变压器容量 方案号 L W 1H
30-100kva 01,06 800 450 700
30-250kva 02,04,07,09 900 500 700
100-400kva 03,05,08,10 1100 600 800
